FMEA Industrial: Cómo Calcular el RPN

Es lunes a las 7:15 AM. El Comité de Mantenimiento de una faena cuprífera del norte revisa el plan trienal del Sistema de Manejo de Materiales. La gerencia de operaciones acaba de pedir un análisis priorizado de inversiones en mantenimiento mayor para los próximos 24 meses, con justificación cuantitativa defendible ante auditoría de casa matriz. El presupuesto disponible es de USD 4,8 millones. Las solicitudes acumuladas del área superan USD 11 millones.

Tu primera intuición es priorizar por experiencia operativa: las correas transportadoras críticas siempre fallan en cabezales, los chutes en revestimientos, los motores en bobinados, y los rodillos en rodamientos exteriores. Pero esa intuición es exactamente lo que el FMEA fue diseñado para superar. La priorización por experiencia personal produce decisiones que se ven sólidas en operaciones pero que se desarman en auditoría: «¿por qué este modo de fallo prioriza sobre aquel? ¿con qué criterio?».

Este artículo te enseña a aplicar FMEA con la disciplina cuantitativa que produce priorizaciones defendibles. Verás qué es exactamente el RPN, las trampas más comunes en su cálculo, las escalas calibradas que separan un FMEA profesional de uno casero, y un caso resuelto completo del sector minero (correa transportadora de mineral grueso) con 23 modos de fallo cuantificados.

Lo que cubriremos:

• Qué es el FMEA y qué lo diferencia del RCA reactivo.
• La fórmula del RPN explicada: Severidad × Ocurrencia × Detección.
• Las escalas calibradas de S, O y D (la diferencia entre FMEA defendible y subjetivo).
• Método paso a paso para ejecutar un FMEA profesional en equipo.
• Caso resuelto end-to-end: FMEA de correa transportadora de mineral grueso.
• Las 5 trampas más comunes en el cálculo del RPN (y cómo evitarlas).
• Tendencias modernas: AIAG-VDA y la transición del RPN al AP (Action Priority).

¿Qué es el FMEA y Qué lo Diferencia del RCA Reactivo?

El FMEA (en inglés Failure Mode and Effects Analysis; en español AMEF: Análisis de Modos de Fallo y Efectos) es una herramienta de análisis prospectivo que se aplica sobre un diseño, proceso o sistema antes de que ocurran los fallos, para identificar sistemáticamente los modos potenciales de fallo, sus efectos y sus causas, y priorizarlos mediante un índice numérico estandarizado.

Esta es la diferencia conceptual más importante con las otras herramientas del cluster: 5 Porqués, Ishikawa, FTA, ETA y CTM son herramientas reactivas que se aplican después de un fallo para entender por qué ocurrió. El FMEA es prospectivo: se aplica antes del fallo para predecir dónde ocurrirá con mayor probabilidad y consecuencia, y priorizar acciones preventivas con criterio cuantitativo.

💡 RELACIÓN COMPLEMENTARIA: El FMEA reduce la probabilidad de necesitar RCA. Los hallazgos del RCA alimentan FMEA futuros. Una organización madura ejecuta ambos en paralelo: FMEA en diseño y planificación, RCA en eventos. La métrica del programa de confiabilidad correcta es: la proporción de RCA cuyas causas raíz ya habían sido identificadas en un FMEA previo. Si esa proporción crece con el tiempo, el sistema está aprendiendo.

El FMEA tiene tres variantes principales según el objeto del análisis: FMEA de Diseño (DFMEA) aplicado a productos o sistemas físicos durante su concepción; FMEA de Proceso (PFMEA) aplicado a procesos productivos o de mantenimiento; y FMEA de Sistema aplicado a interacciones entre subsistemas. Las tres variantes comparten la misma fórmula del RPN y las mismas escalas calibradas.

Cuando se le agrega análisis de criticidad (clasificación de modos de fallo por consecuencia potencial), el FMEA se convierte en FMECA — una variante más exigente que se usa en industrias críticas como aviación, defensa y nuclear. Si trabajas en esos sectores, te recomiendo profundizar en «FMECA: el pilar de la ingeniería de confiabilidad»

La Fórmula del RPN: Severidad × Ocurrencia × Detección

El RPN (Risk Priority Number) es el índice numérico que el FMEA usa para priorizar los modos de fallo. Su fórmula es deliberadamente simple:

RPN  =  Severidad (S)  ×  Ocurrencia (O)  ×  Detección (D)

Cada factor se valora en una escala de 1 a 10, lo que produce un RPN en el rango 1-1.000. La interpretación de cada factor es:

• Severidad (S): ¿qué tan grave es la consecuencia si el modo de fallo ocurre? Mide el impacto sobre seguridad, producción, calidad o regulación. 1 = consecuencia insignificante; 10 = consecuencia catastrófica con riesgo a vidas humanas o paralización total.
• Ocurrencia (O): ¿qué tan frecuentemente ocurre o se espera que ocurra este modo de fallo? Mide la probabilidad. 1 = ocurrencia remota (1 en 1.500.000); 10 = ocurrencia casi inevitable (1 en 2).
• Detección (D): ¿qué tan probable es que se detecte el modo de fallo antes de que produzca consecuencia? Cuidado con la dirección: alta detectabilidad → valor BAJO; baja detectabilidad → valor ALTO. 1 = detección casi certera por inspección automática; 10 = detección imposible (modo de fallo solo se manifiesta como consecuencia).

⚠️ TRAMPA COMÚN — La dirección invertida del factor Detección es la fuente del 80% de los errores de cálculo del RPN en talleres no entrenados. El razonamiento intuitivo es «más detectable = mejor = valor más alto», lo cual está INVERSO. La regla operativa: en FMEA, mayor número significa peor situación en los TRES factores (más severo, más frecuente, menos detectable). Si tu equipo de FMEA no entiende este punto antes de empezar, el FMEA queda invertido en muchas filas y la priorización es errónea.

La interpretación del RPN

El rango del RPN va de 1 (1×1×1, modo de fallo despreciable) a 1.000 (10×10×10, modo de fallo catastrófico, frecuente e indetectable). En la práctica, los rangos de acción típicos son:

💡 NOTA SOBRE UMBRALES: Los umbrales anteriores son la práctica industrial general. Industrias específicas tienen sus propios criterios. Automotriz (AIAG-VDA) ha reemplazado el RPN tradicional por el AP (Action Priority) con criterio Alto/Medio/Bajo. Aeroespacial (ARP4761) usa probabilidades cuantitativas. Médico (ISO 14971) usa matrices de riesgo. Cada industria define sus umbrales en función de sus consecuencias.

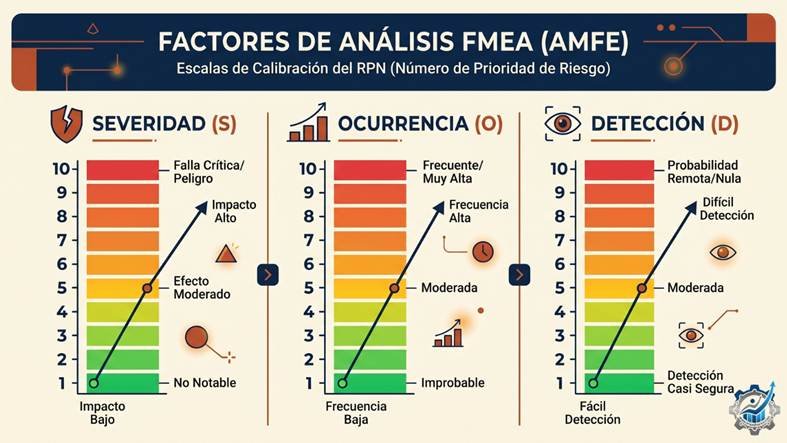

Las Escalas Calibradas: La Diferencia entre FMEA Defendible y Subjetivo

Aquí está la trampa más cara del FMEA, y la razón por la que muchos FMEAs terminan en archivo sin acción correctiva: escalas calibradas «a ojo» producen RPN no comparables entre filas y no defendibles en auditoría. Cuando un participante asigna O=4 a un modo de fallo y otro asigna O=7 al mismo, no es divergencia técnica: es ausencia de definición común de qué significa cada nivel.

La solución es preparar tablas de calibración con ejemplos explícitos antes de iniciar el taller. Cada nivel debe tener una definición operacional con criterio observable.

Las escalas calibradas con definiciones operacionales son lo que separa un FMEA defendible de uno subjetivo. Sin ellas, el RPN es opinión disfrazada de cálculo.

Tabla de calibración de Severidad (industria minería como ejemplo)

Tabla de calibración de Ocurrencia (basada en MTBF)

Las escalas de Ocurrencia anteriores se basan en el MTBF (Mean Time Between Failures), lo que permite calibrar contra datos históricos reales del CMMS de la planta. Si quieres profundizar en cómo se calcula y usa el MTBF en gestión de mantenimiento, lee «MTBF: Guía para Entender la Fiabilidad en el Mantenimiento Industrial»

Tabla de calibración de Detección

💡 PRINCIPIO DE CALIBRACIÓN: Antes de iniciar el taller de FMEA, distribuye las tres tablas al equipo y dedica 15-20 minutos a revisarlas en conjunto, con ejemplos concretos de tu planta. Si el equipo no comparte la interpretación de las escalas, el FMEA producido no será comparable entre filas ni defendible en auditoría. Las escalas calibradas no son burocracia: son la garantía de objetividad del análisis.

Método Paso a Paso: Cómo Ejecutar un FMEA Profesional

Paso 1: Definición del alcance (1-2 horas)

Define con precisión qué activo, proceso o sistema vas a analizar y dónde están sus límites. Un FMEA de «toda la planta concentradora» es inejecutable. Un FMEA del «subsistema de molienda primaria de la línea 1» es manejable. La regla práctica: el alcance debe poder describirse en una sola frase de no más de 20 palabras, con responsable claro y plazo definido.

Paso 2: Convocatoria del equipo (1-2 días antes)

Equipo multidisciplinario de 4-8 personas con representación de: ingeniería de confiabilidad, operaciones, mantenimiento, seguridad, calidad. Para sistemas complejos, agregar proveedor del equipo si está disponible. El equipo recibe las tres tablas de calibración 24 horas antes para revisión previa.

Paso 3: Identificación de modos de fallo (1-3 horas)

Para cada componente del sistema, el equipo identifica todos los modos en que puede fallar. Las categorías típicas: rotura mecánica, desgaste, contaminación, falla eléctrica, falla de control, error de operación, factor ambiental. La técnica del brainwriting silencioso (mismo principio que en Ishikawa) ayuda a no perder hipótesis.

Paso 4: Cálculo del RPN por modo de fallo (2-4 horas)

Para cada modo identificado, el equipo asigna S, O y D con las escalas calibradas y multiplica para obtener el RPN. La asignación se hace por consenso del equipo, no por voto individual. Si hay divergencia significativa, se discute con datos hasta llegar a consenso. Si no se logra consenso, se documenta la divergencia y se prioriza esa fila para verificación con datos del CMMS.

Paso 5: Priorización por RPN y acciones (1-2 horas)

Se ordenan los modos de fallo por RPN descendente. Para los modos con RPN crítico (>200) o inaceptable (>500), se definen acciones correctivas específicas con responsable y plazo. La acción típica es reducir uno de los tres factores: reducir Severidad rediseñando el sistema; reducir Ocurrencia con mantenimiento preventivo o cambio de componente; reducir Detección con sensores o inspecciones automatizadas.

Paso 6: Revisión post-acción (90 días después)

Los modos de fallo con acción correctiva implementada se reevalúan en S, O y D después de la implementación, para verificar que el RPN efectivamente bajó. Si el RPN post-acción no bajó como se esperaba, la acción no fue efectiva y debe revisarse.

Caso Resuelto: FMEA de Correa Transportadora de Mineral Grueso

Contexto: Faena Cuprífera Norte. Sistema de transporte de mineral grueso desde el chancado primario al stockpile. Correa transportadora CV-101 de 1.200 metros de longitud, capacidad 4.500 ton/hora, accionamiento de 1.500 kW. Operación 24/7 con paradas programadas mensuales de 8 horas. MTBF histórico del sistema: 1.640 horas (datos del CMMS últimos 18 meses).

Alcance del FMEA: Subsistema de accionamiento y polea motriz del cabezal de CV-101. Limitado a componentes del cabezal: motor eléctrico, reductor, acople, polea motriz, sistema de tensado y sus sensores asociados. Otros subsistemas (rodillos, faldones, raspadores) en FMEAs posteriores.

Equipo: 6 personas. Ingeniero de confiabilidad (líder), supervisor de mantenimiento mecánico, supervisor de mantenimiento eléctrico, jefe de operaciones del sistema, técnico predictivo, representante de seguridad. Sesión: dos talleres de 4 horas en días consecutivos.

Resultado del FMEA: Top 5 modos de fallo por RPN

Total de modos analizados: 23. Con RPN crítico (>200): 5. Con RPN inaceptable (>500): 0. Con RPN alto (121-200): 8. Resto en zona aceptable.

Análisis del Top 1: desalineamiento progresivo (RPN=324)

El modo de fallo con mayor prioridad recibe análisis detallado:

• Severidad 9: un desalineamiento severo de polea motriz produce desgaste acelerado de banda, riesgo de rotura de banda en operación (proyectiles de banda y mineral), y paralización 24-48 horas para reparación. Pérdida estimada: USD 720.000.
• Ocurrencia 6: histórico CMMS muestra 3 eventos de desalineamiento progresivo no detectado a tiempo en últimos 18 meses (MTBF 4.380 h). Escala: alta.
• Detección 6: actualmente se detecta por inspección manual semanal (lectura de holguras con calibre). Probabilidad de detección antes de severidad: ~60%. Escala: baja.

Acciones correctivas derivadas

RPN estimado post-acción

Con las cuatro acciones implementadas, el RPN estimado del Top 1 baja de 324 a 108 (S=9, O=4, D=3). Esto lo lleva de zona «crítica» a zona «media». Las cuatro acciones similares aplicadas a los otros 4 modos del Top 5 bajan el RPN total del sistema en un 62%.

Resultado del análisis a Comité de Mantenimiento

Inversión total propuesta para el subsistema CV-101 cabezal: USD 87.300 (sensores, monitoreo, procedimientos, capacitación). ROI proyectado: USD 1,8 millones/año de pérdida de producción evitada (basado en histórico de eventos del CMMS y modelo de simulación de paradas). Aprobado por Comité con observación menor sobre cronograma de implementación.

💡 ANÁLISIS DEL CASO: Observa que el FMEA no entrega solo priorización; entrega justificación cuantitativa defendible. Cuando el Comité pregunta «¿por qué este modo prioriza sobre aquel?», la respuesta es objetiva: RPN 324 vs RPN 210, con escalas calibradas conocidas por todos los participantes. Esto es lo que diferencia el FMEA en auditoría de la priorización por experiencia operativa, que es indefendible cuando se cuestiona.

¿Quieres ejecutar tu próximo FMEA con plantilla profesional y escalas calibradas listas?
 El Kit ACR — De la Desviación a la Causa Raíz incluye la plantilla Excel de FMEA con las 3 tablas de calibración preconfiguradas, fórmulas automáticas de RPN, codificación de colores por umbrales y 3 casos sectoriales resueltos. Acceso inmediato por USD 27 → imeadvance.com/kit-acr/

Las 5 Trampas Más Comunes en el Cálculo del RPN

Trampa 1: Escalas calibradas «a ojo» sin tablas explícitas

Como vimos, sin tablas calibradas explícitas, los RPN no son comparables entre filas. Esta es la madre de todas las trampas del FMEA y la fuente del 60% de los análisis débiles.

Trampa 2: Confundir la dirección del factor Detección

Asignar D=10 cuando «se detecta muy bien» es exactamente al revés. En FMEA, mayor número significa peor situación: D=10 significa que no hay forma de detectar el modo antes de la consecuencia.

Trampa 3: Sumar en lugar de multiplicar

RPN es producto (S × O × D), no suma. Esto importa porque un modo con S=10, O=2, D=2 (RPN=40) es distinto a un modo con S=4, O=4, D=4 (RPN=64). La multiplicación amplifica el peso de los modos con factores altos en cualquier dimensión, lo cual es deseable: un modo con severidad catastrófica merece más atención que uno con tres dimensiones moderadas.

Trampa 4: No registrar la base de datos de cálculo de O

Si la Ocurrencia se asigna «según experiencia del equipo» sin referencia al CMMS, no es auditable. La buena práctica es citar la fuente: «O=6 según 3 eventos en últimos 18 meses, dato CMMS módulo PM03». Esa trazabilidad es la diferencia entre FMEA defendible y opinión disfrazada.

Trampa 5: No revisar RPN después de implementar acción correctiva

Sin revisión post-acción a 90 días, no hay forma de saber si la acción correctiva efectivamente redujo el RPN. Muchos FMEAs terminan archivados con acciones implementadas pero RPN nunca revisado. La revisión es el cierre del ciclo y el aprendizaje organizacional.

Tendencia Moderna: AIAG-VDA y la Transición del RPN al Action Priority (AP)

En 2019, las asociaciones automotrices norteamericana (AIAG) y alemana (VDA) publicaron un estándar conjunto que reemplaza el RPN tradicional por el Action Priority (AP). La razón: el RPN tiene una limitación matemática conocida — distintas combinaciones de S, O, D pueden producir el mismo RPN, pero requieren atención muy distinta.

Ejemplo: RPN=120 puede venir de S=10, O=4, D=3 (severidad catastrófica con baja ocurrencia y alta detección) o de S=4, O=5, D=6 (todo moderado). El primero exige atención mucho más urgente que el segundo, pero el RPN no lo refleja.

El AP resuelve esto con una matriz de decisión que clasifica las combinaciones de S, O, D directamente en categorías: H (High, Alta), M (Medium, Media), L (Low, Baja). Si trabajas en automotriz o sus proveedores, el AIAG-VDA AP es el estándar actual. En otras industrias, el RPN tradicional sigue siendo la práctica dominante.

Preguntas Frecuentes sobre FMEA y RPN

¿Cuánto tiempo dura un FMEA completo?

Para un subsistema de complejidad moderada (15-30 modos de fallo), entre 6 y 10 horas distribuidas en dos talleres de un día consecutivo. Para sistemas grandes (>50 modos), se divide en sub-FMEAs por subsistema, cada uno con su taller propio. La regla práctica: un taller único de más de 4 horas pierde efectividad por fatiga del equipo. Mejor dos sesiones de 4 horas que una de 8.

¿FMEA aplica solo a equipos físicos o también a procesos?

Aplica a ambos. El FMEA de Proceso (PFMEA) se aplica a procesos productivos, de mantenimiento o administrativos. La metodología es idéntica, solo cambia el objeto del análisis. En procesos, los modos de fallo típicos son: paso omitido, secuencia incorrecta, tiempo fuera de especificación, parámetro fuera de rango.

¿Puedo hacer FMEA solo?

Técnicamente sí, pero pierdes el valor principal del análisis: la diversidad de perspectivas que neutralizan los sesgos individuales. Un FMEA de un solo analista refleja los modos de fallo que esa persona conoce e imagina, no los reales del sistema. La regla: si tienes que hacerlo solo, considera otras herramientas más individuales (5 Porqués o Pareto) y reserva el FMEA para cuando puedas convocar equipo multidisciplinario real.

¿Qué hago con los modos de fallo de RPN bajo?

Se documentan pero no se asignan acciones correctivas inmediatas. Quedan en el registro del FMEA y se revisan en la siguiente actualización (típicamente anual). La regla práctica: el 80% del valor del FMEA está en el 20% de los modos con RPN crítico o inaceptable. Distribuir esfuerzo proporcionalmente al RPN.

¿Cuándo se actualiza un FMEA existente?

Cuando ocurre alguno de estos eventos: (a) modificación significativa del sistema o proceso analizado; (b) nuevo modo de fallo identificado en operación real no previsto en el FMEA original; (c) cambio de proveedor de componentes críticos; (d) ciclo de revisión periódico anual; (e) hallazgo de auditoría que cuestione el análisis. La actualización debe documentarse con fecha, motivo y cambios respecto a la versión anterior.

¿Cómo se integra el FMEA con el RCM?

El RCM (Mantenimiento Centrado en Confiabilidad) usa intensivamente FMEA como su herramienta de análisis de modos de fallo. En el flujo RCM, el FMEA identifica y prioriza modos de fallo, y después el RCM aplica el árbol lógico de decisión para definir el tipo de mantenimiento óptimo (predictivo, preventivo, correctivo, rediseño). Si quieres profundizar en cómo se articulan ambas metodologías, lee [ENLACE INTERNO: «Mantenimiento Centrado en Confiabilidad (RCM)» → https://imeadvance.com/mantenimiento-centrado-en-confiabilidad-rcm-guia-para-la-excelencia-operacional/].

Cómo Combinar FMEA con Otras Herramientas del RCA

• Ishikawa + FMEA: Las top 3-5 causas priorizadas en Ishikawa se ingresan en FMEA para cuantificación con RPN. Útil cuando se requiere priorización numérica defendible ante auditorías.
• Pareto + FMEA: Pareto identifica los activos críticos del universo (regla 80/20). FMEA profundiza en los modos de fallo de los activos priorizados. Combinación clásica para planes de mantenimiento mayor.
• FMEA + FTA: Los modos de fallo de mayor severidad del FMEA se descomponen con FTA para entender las combinaciones lógicas de eventos básicos que pueden producirlos. Útil en industrias de seguridad funcional.
• FMEA + Lean A3: El resumen del FMEA con top 5 RPN y acciones correctivas propuestas se condensa en un A3 ejecutivo para presentación a Comité de Mantenimiento o gerencia.

Para una visión completa del decision tree de selección de herramientas, lee el artículo pilar → «Análisis Causa Raíz Industrial: Herramientas y Normativa (IEC 62740 + Lean A3 + ISO 14224«.

Próximos Pasos: De la Teoría a tu Próximo FMEA

Ya tienes el método. Lo que viene a continuación —ejecutar FMEA con disciplina cuantitativa— se simplifica con dos cosas:

1. Una plantilla Excel profesional con tablas de calibración preconfiguradas, fórmulas automáticas de RPN, codificación de colores por umbrales y filtros para extraer Top RPN.
2. Casos resueltos sectoriales (minería, manufactura, petroquímica) que sirven como modelo adaptable a tu propia industria.

Las dos cosas están en el Kit ACR — De la Desviación a la Causa Raíz de IMEAdvance: guía operativa de 69 páginas + 11 plantillas profesionales (Word, Excel, PowerPoint) + Excel Maestro de Priorización + casos resueltos en 6 sectores industriales.

→ Accede al Kit ACR — USD 27
 Garantía de 7 días: devolución completa si el kit no cumple con lo indicado. Más detalles en imeadvance.com/kit-acr/

Referencias normativas: IEC 60812 (FMEA) · AIAG-VDA FMEA Handbook (2019) · ARP4761 (aeroespacial) · ISO 14971 (médico) · ISO 13849 (seguridad funcional).
